xTensão opcional | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC | Potência de saída | 15~500 watts |
---|---|---|---|
Dever | S1, S2 | Escala de velocidade | 1000rpm a 6.000 RPM |
Carregando o tipo | Rolamentos de esferas de SKF/NSK | Fixação do preço | competitivo |
Louco feito sob encomenda | Aceite feito-à-medida | original | China |
Realçar | 500 de Bldc watts de motor do carro elétrico,Motor sem escova da C.C. do torque alto,Motor sem escova do carro elétrico de Bldc |

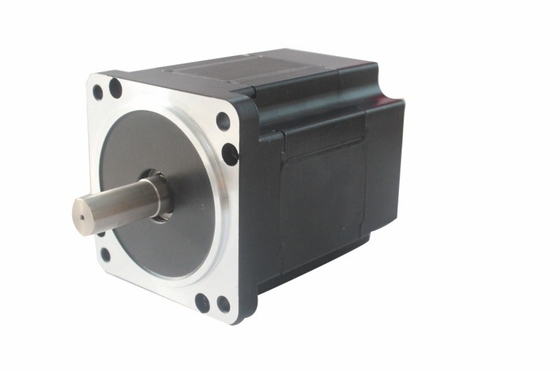

Motor sem escova elétrico automotivo da C.C. do torque alto BLDC Motor-W8680
Este motor sem escova da C.C. da série W86 (dimensão quadrada: 86mm*86mm) aplicados para circunstâncias de trabalho rígidas no controle industrial e na aplicação comercial do uso. onde alto o torque à relação do volume é necessário. É um motor sem escova da C.C. com o rotor sem fôlego exterior do estator, dos ímãs da raro-terra/cobalto e o sensor de posição de efeito hall do rotor. O torque máximo obtido na linha central em uma tensão nominal de uma C.C. de 28 V é 3,2 N*m (minuto). Disponível nos alojamentos diferentes, está conformar-se à tolerância de mil. PADRÃO Vibração: de acordo com mil. 810. Disponível com ou sem o tachogenerator, com sensibilidade de acordo com exigências de cliente.
Introdução de produto:
O produto da série W86 é um motor sem escova eficiente alto compacto da C.C., ímã feito por NdFeB (boro de Ferrum do neodímio) e ímãs do padrão elevado importados de Japão assim como da laminação padrão mais alta da pilha, que melhoram extremamente os desempenhos do motor que comparam a outro os motores disponíveis no mercado.
Comparando aos motores convencionais da C.C., vantagens significativas como abaixo:
1. melhores características do velocidade-torque
2. resposta dinâmica rápida
3. Nenhum ruído na operação
4. tempo longo do serviço sobre 20000hours.
5. grande escala de velocidade
6. eficiência elevada
Especificação:
Escala da tensão: | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC |
Potência de saída | 15~500 watts |
Dever | S1, S2 |
Escala de velocidade |
1000rpm a 6.000 RPM |
Temperatura operacional: | -20°C a +40°C |
Carregando o tipo |
Rolamentos de esferas de SKF/NSK |
Categoria da isolação | Classe B, classe H da classe F |
Material opcional do eixo | #45 aço, de aço inoxidável, Cr40 |
Tratamento de superfície de abrigo opcional | Pulverize revestido, pintura |
Abrigando o tipo | O ar ventilou, IP67, IP68 |
RoHS complacente |
Sim |
Compatibilidade eletrónica EMI Performance |
CE, construído pelo padrão do UL. |
Aplicação:
Equipamento da cozinha, processo de dados, motor, máquinas da armadilha da argila, equipamento de laboratório médico, uma comunicação satélite, proteção da queda, máquinas de friso

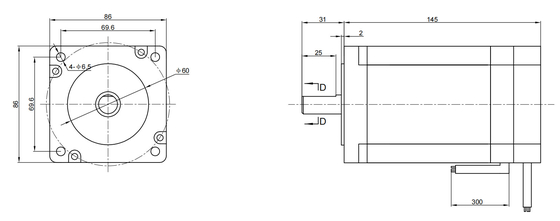

Dimensão:
Parâmetros:
Artigos | Unidade | Modelo | ||||
W8658 | W8670 | W8685 | W8698 | W86125 | ||
Número de fase | Fase | 3 | ||||
Número de Polos | Polos | 8 | ||||
Tensão avaliado | VDC | 48 | ||||
Velocidade avaliado | RPM | 3000 | ||||
Torque avaliado | N.m | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
Corrente avaliado | Ampères | 3 | 6,3 | 9 | 11,6 | 18 |
Poder avaliado | W | 110 | 220 | 330 | 430 | 660 |
Torque máximo | N.m | 1,1 | 2,1 | 3,2 | 4,15 | 6,4 |
Corrente máxima | Ampères | 9 | 19 | 27 | 34 | 54 |
Parte traseira E.M.F | V/Krpm | 13,7 | 13 | 13,5 | 13,6 | 13,6 |
Constante do torque | N.m/A | 0,13 | 0,12 | 0,13 | 0,14 | 0,14 |
Rotor Interia | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
Comprimento de corpo | milímetro | 71 | 84,5 | 98 | 112 | 139 |
Peso | quilograma | 1,5 | 1,9 | 2,3 | 2,8 | 4 |
Sensor | Honeywell | |||||
Classe da isolação | B | |||||
Grau de proteção | IP30 | |||||
Temperatura de armazenamento | -25~+70℃ | |||||
Temperatura de funcionamento | -15~+50℃ | |||||
Umidade de trabalho | <85> | |||||
Ambiente de trabalho | Nenhuma luz solar direta, gás não corrosivo, névoa do óleo, nenhuma poeira | |||||
Altura | <1000m> |

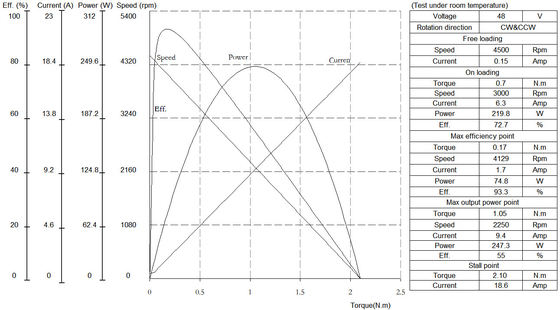

Curva típica @48VDC:
